15.05.2013
Глаза для камеры Panasonic AG-AF104ER
Видеокамера Panasonic AG-AF104ER обладает замечательным свойством- это камера- конструктор. Про то что у нее можно менять объективы, мы писали ранее. Но сегодня мы поговорим о том, какие объективы можно установить на данную камеру.
Следует напомнить, что размер кадра у камеры 17.3 мм х 13 мм, что немного меньше размера кинокадра 35 мм кинопленки. Для информации- при съемке на 35 мм кинопленку размер кадра 21,95 мм х16 мм, при проекции 21,1 мм х 15,3 мм. По сравнению с фотокадром размером 24 мм х 36 мм кроп-фактор у камеры Panasonic AG-AF104ER равен 2, так как в ней применен стандарт Микро 4/3. Более подробно об этом можно прочесть по ссылке http://ru.wikipedia.org/wiki/Кроп-фактор
Несколько месяцев назад я приобрел через Интернет универсальный переходник "anylens" или "ромашка"- micro 4/3 Gfoto (1900 руб.). Данный выбор был сделан из-за его универсальности. В него можно с помощью крепежных винтов закрепить объективы с креплением К, которое используется в камерах Pentax, можно укрепить переходник с байонета K на резьбу М42 и М39 и закрепить объективы с креплением Н, которое используется в камерах Nikon. Регулировка рабочего отрезка объектива осуществляется вращением кольца по микро резьбе с последующей фиксацией винтом.
Для крепления объективов с креплением для камер Canon в продаже существуют переходник Canon FD - micro 4/3 с полной компенсацией рабочего отрезка и наличием бесконечности (1900 руб.). Существуют готовые переходники для крепления к данной камере кинообъективов с креплением PL2 (цена около 10000 руб.).

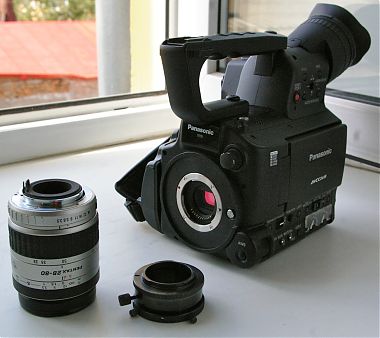

На фото представлена камера Panasonic AG-AF104ER, объектив с креплением К и переходник- «ромашка».
После установки объектива следует произвести настройку рабочего отрезка. Для этого производятся следующие действия: на объективе устанавливается бесконечность, ослабляется большой крепежный винт, вращаем объектив за место крепления и по видоискателю контролируем резкость бесконечных объектов, затем фиксируем большим винтом кольцо настройки на «ромашке». Настройка на бесконечность будет точнее, если контролировать резкость по HD монитору, подключенному к камере через HDMI разъем и при максимально открытой диафрагм
На этом фото присоединен к камере объектив SIGMA 70-300
А на этом фото присоединен к камере объектив Oberon-11К 2,8/200
На этом фото присоединен объектив Вариозенитар-К 2,8-3,5 /25-45
Вот так смотрится 104-ка с красногорским объективом Гелиос 44 2/58
А это Волна 1,8/50 выпускаемая ЛОМО
Мир-20 3,5/20 выглядит как настоящий широкоугольник, но для этой камеры в пересчете угол будет меньше в 2 раза, как и со всеми другими объективами.
Светосильный Юпитер-8 2/50 - этомог бы быть хорошим портретным объективом для этой камеры, но только не с этим адаптером. Дело в том, что он от камеры ФЭД, у которой рабочий отрезок 28,8. Поэтому пусть пока он полежит и подождет своего счастливого часа.
У меня в коллекции имеются старые советские кинообъективы. И, как показала практика, такие объективы есть у многих студентов. Это тяжелые объективы и переходник для них должен быть массивным.
Такой переходник был мною придуман изготовлен в мастерских НИИ ЦК по чертежам Михаила Рыскова.
Переходник (сейчас это пока опытный образец)изготовлен из аллюминиевого сплава и крепиться к камере двумя стандартными штативными гайками. Такое крепление дает возможность установить рабочий отрезок перед съемкой.
Байонет взят от старой советской кинокамеры.
Наличие на камере съемной ручки и нескольких резьбовых отверстий дало возможность закрепить переходник на камеру
Между камерой и объективом установлена мягкая светонепроницаемая поролоновая прокладка.
Объектив устанавливается в байонет, производится регулировка рабочего отрезка, затягиваются крепежные винты и камера готова к съемкам!
На камере студенты уже устанавливали следующие объективы: ОКС-7 (2,3/28), ОКС-11 (2,3/35), ОКС-1 (2/50), ОКС-1 (2/75).
И если кто решит снять свой фильм с анаморфотным объективом, то такая возможность существует.
На сайте нашего университета уже стали появляться ссылки на фильмы, которые были сняты на камеру Panasonic AG-AF104 ER. Заходите и интересуйтесь. Компания Panasonic дала нам возможность попробовать их технику в работе. Дело за малым- снять Фильм!
Доцент кафедры видеотехники В. А. Павлов
